HTR3236 RGB LED驅動器
HTR3236 RGB LED驅動器
36路 LED 獨立控制
36路 LED 最大電流獨立控制，4檔可選
2檔調制頻率可選，3kHz(默認)和22kHz
QFN44L-5×5，無鉛封裝
36路 LED 最大電流獨立控制，4檔可選
2檔調制頻率可選，3kHz(默認)和22kHz
QFN44L-5×5，無鉛封裝
HTR3236
HTR3236是一款36路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。
HTR3236是一款36路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
主控器件通過I2C接口對HTR3236進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。

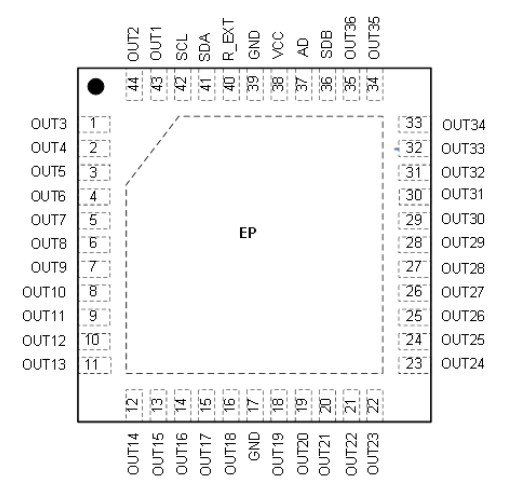

HTR3236使用QFN-44L(5mm×5mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。
 | |
特點 輸入電壓范圍VCC：2.5V-5.5V I2C接口，支持連續寫數據 4個I2C地址可選 內置軟件復位寄存器 每路LED支持256階 PWM亮度調節 36路 LED 獨立控制 36路 LED 最大電流獨立控制，4檔可選 2檔調制頻率可選，3kHz(默認)和22kHz QFN44L-5×5，無鉛封裝 | 應用 家電類LED顯示 智能音響 無線音響 帶LED顯示的手機和掌上設備 |
| 典型應用圖 |
 |
